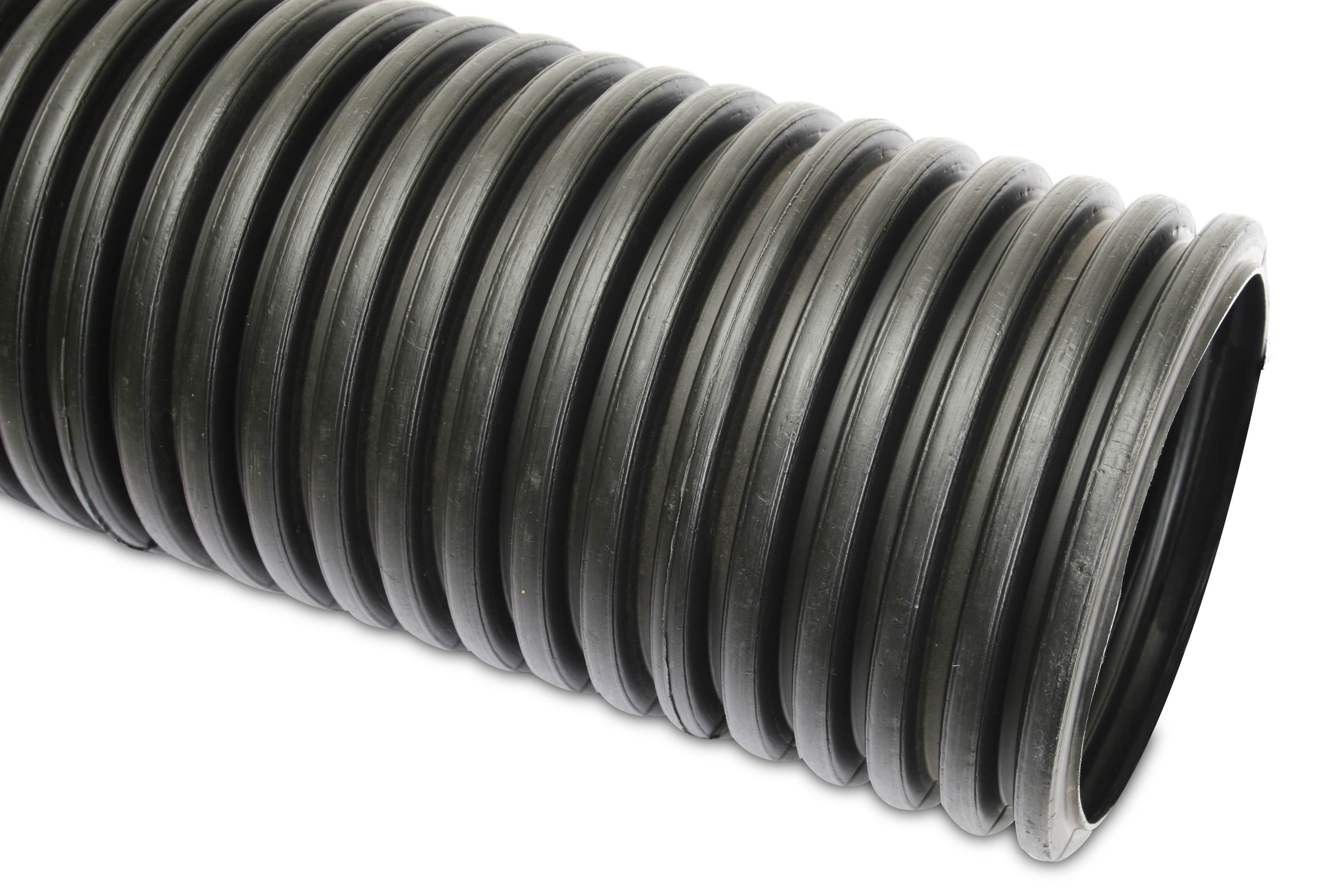

Duto Flexível Corrugado Linha Comercial 300N
O Duto Flexível Corrugado da Tuboline é um produto indicado para instalações de infraestrutura elétrica em redes subterrâneas com a função de realizar a proteção mecânica e passagem de cabos de energia elétrica e de telecomunicações.
Fornecido com fio-guia de poliéster suportando uma força de 50 kgf de tração para sua praticidade e comodidade que ajudam na passagem dos cabos elétricos.
LINHA COMERCIAL 300N
Desenvolvido para pequenas instalações elétricas que necessitem de um produto de menor compressão, com alta flexibilidade, baixo custo e excelente resistência, podendo ser submetido a esforço de compressão de até 300N, onde o projeto de engenharia deve definir a aplicabilidade de envelopamento de concreto. Trata-se de um produto sustentável e ecológico produzido com resinas recicladas com material PEAD (Polietileno de Alta Densidade) de qualidade rigidamente controlada.
Fornecido com fio-guia de poliéster suportando uma força de 50 kgf de tração para sua praticidade e comodidade que ajudam na passagem dos cabos elétricos.
A linha de COMERCIAL 300N segue os requisitos da IEC 61386-24:2010, onde requer precauções adicionais para uso enterrado.
PRINCIPAIS APLICAÇÕES:
Ø Indústrias, comércios, edifícios, loteamentos e condomínios;
Ø Subsolos, pátios e estacionamentos;
Ø Rodovias, ferrovias, portos, aeroportos e shopping centers;
Ø Concessionárias de energia, usinas fotovoltaicas e eólicas;
Ø Sinalização urbana, parques industriais e galpões logísticos.
PRINCIPAIS CARACTERÍSTICAS:
Ø Fabricado em PEAD (Polietileno de Alta Densidade) na cor preta
Ø Fornecido com fio-guia de poliéster suportando uma força de 50 kgf de tração
Ø Possui perfil corrugado anelar de seção circular
Ø Alta flexibilidade, podendo fazer curvas sem a necessidade de uso de conexões
Ø Produto de fácil instalação, manuseio, transporte e armazenamento
Ø Facilidade de tracionar os cabos e instalação em valas
Ø Possui excelente raio de curvatura
Ø Resistente à esforços mecânicos
Ø Resistente ao ataque de substâncias químicas e a degradação oxidativa
Ø Altamente resistente contra esmagamento e impactos decorrentes do processo de instalação
Ø Resistente ao desgaste por atrito, e possui baixo coeficiente de atrito aos cabos
Ø Produto impermeável e não corrosivo
Ø Maior segurança e economia na instalação
Ø Fornecidos em rolos de 25 e 50 metros
Ø Tempo máximo de exposição a intempéries de até 180 dias
Ø Matéria Prima: PEAD - Polietileno de Alta Densidade (Cor: Preto)
Ø Embalagem: Corda de amarração + etiqueta de identificação do produto
Ø Formato do Produto: Circular com parede corrugada em formato anelar
Ø Forma de Fabricação: Produzido por processo de extrusão plástica
Ø Validade do Produto: Indeterminada / Produto não perecível
Ø Classificação Fiscal: NCM 3917.21.00
Ø Indicação: Utilizar este produto subterrâneo
Ø Observação: Produto propagante de chamas
O Duto Flexível Corrugado da Tuboline é um produto indicado para instalações de infraestrutura elétrica em redes subterrâneas com a função de realizar a proteção mecânica e passagem de cabos de energia elétrica e de telecomunicações, podendo ser submetido a esforço de compressão de até 300N.
Fornecido com fio-guia de poliéster suportando uma força de 50 kgf de tração para sua praticidade e comodidade que ajudam na passagem dos cabos elétricos.
Atende os requisitos técnicos da Norma Brasileira:
§ IEC 61386-24:2010
Armazenar o produto em local coberto, seco, arejado e limpo, evitando excessiva exposição ao sol e as intempéries, livre de objetos pontiagudos ou arestas cortantes de qualquer natureza que possam danificar o produto.
Preferencialmente armazenar em local abrigado e não expor ao sol por um período superior a 6 (seis) meses.
Evitar choques, atritos, ou contato com elementos que possam comprometer a integridade do produto, tais como objetos metálicos, pedras, pontiagudos, entre outros, visando prevenir quebras e trincas.
Durante a operação de descarga, retirar cuidadosamente o produto do veículo e não lançar ao solo, evitando a concentração de cargas em um único ponto.
